Dyx-s型 电加热水加热器技术参数表
|
参数
型号
|
加热 功率 kw |
供热量 ×104 kcal/h |
供热 温度 °C |
控温 精度 °C |
试验 压力 MPa |
介质 流量 M3/h
|
进出 水管 公称 直径 mm |
连接
标准 法兰 |
外形尺寸 长×宽×高 mm |
热水泵参数
|
备 注
|
|
|
功率 k w |
扬程 m |
|||||||||||
|
Dyx-6-S |
6 |
0.5 |
95 |
±1 |
1.0 |
3.2 |
DN20 |
16-20 |
1100×550×950 |
0.75 |
20 |
主机、电控柜一体 |
|
Dyx-9-S |
9 |
0.8 |
3.2 |
DN20 |
16-20 |
1200×550×950 |
0.75 |
20 |
||||
|
Dyx-12-S |
12 |
1 |
3.2 |
DN20 |
16-20 |
1200×550×950 |
0.75 |
20 |
||||
|
Dyx-18-S |
18 |
1.5 |
3.2 |
DN20 |
16-20 |
1200×550×950 |
0.75 |
20 |
||||
|
Dyx-24-S |
24 |
2 |
4.0 |
DN25 |
16-25 |
1150×530×1000 |
1.5 |
32 |
主机、电控柜分体 |
|||
|
Dyx-36-S |
36 |
3 |
6.0 |
DN32 |
16-32 |
1150×530×1000 |
1.5 |
32 |
||||
|
Dyx-60-S |
60 |
5 |
12 |
DN40 |
16-40 |
1300×615×1140 |
3.0 |
32 |
||||
|
Dyx-90-S |
90 |
7 |
18 |
DN50 |
16-50 |
1600×620×1140 |
3.0 |
32 |
||||
|
Dyx-120-S |
120 |
10 |
25 |
DN50 |
16-50 |
1800×700×1300 |
4.0 |
32 |
||||
|
Dyx-150-S |
150 |
12.5 |
95 |
±1 |
1.0 |
26 |
DN65 |
16-65 |
2000×840×1500 |
5.5 |
35 |
|
|
Dyx-180-S |
180 |
15 |
26 |
DN65 |
16-65 |
2200×920×1650 |
5.5 |
35 |
||||
|
Dyx-240-S |
240 |
20 |
30 |
DN65 |
16-65 |
|
5.5 |
40 |
||||
|
Dyx-300-S |
300 |
25 |
30 |
DN65 |
16-65 |
|
5.5 |
40 |
||||
|
Dyx-360-S |
360 |
30 |
50 |
DN65 |
16-65 |
|
7.5 |
32 |
||||
|
Dyx-480-S |
480 |
40 |
50 |
DN65 |
16-65 |
|
7.5 |
32 |
||||
|
Dyx-600-S |
600 |
50 |
50 |
DN80 |
16-80 |
|
7.5 |
32 |
||||
|
Dyx-720-S |
720 |
60 |
100 |
DN80 |
16-80 |
|
15 |
32 |
||||
产品介绍：

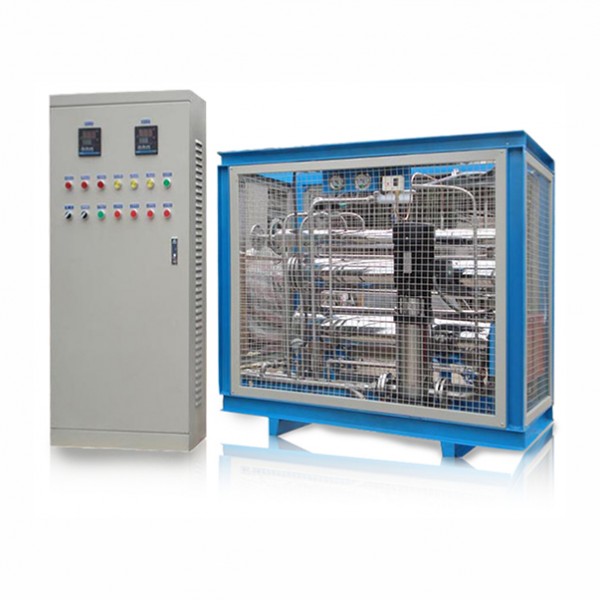

Dyx-S系列水加热器是以水为加热介质,采用保护材料为不锈钢的电加热元件內浸方式加热，通过热水泵进行强制循环的供热设备。它具有体积小，占地面积少，节能高效，使用方便、清洁、对环境无污染等特点。是橡塑、模具和制药等行业理想的小型供热设备。水加热器分类：水加热器； 电加热水加热器；储罐式水加热器。主要特点：
1、体积小，炉体单位体积功率大
加热器核心部件采用集束式管状加热元件，每一集束加热元件的功率可达几KW以上.
2、热响应快、热效率高、控温精度高
因管状加热元件启停加热时的热惯性小，加热元件所转化的热量可迅速传导给介质，使之温度控制非常准确。
3、外形美观，结构紧凑，组合多样化
Dyx-S系列电热水加热器的整体结构为框架式，加热主体与泵及附件装在同一框架内，还可将换热器、电控装置组合为一体.。
4、设计先进，结构合理，应用范围广
加热元件采用优质材料制造，采用非加热段带隔热套结构设计，避免接线端子温度过高，亦可适用于防爆及其他场合，并根据用户需要，采用立式结构或卧式结构。
5、智能控制，自动调控，可实现本体/远程操作

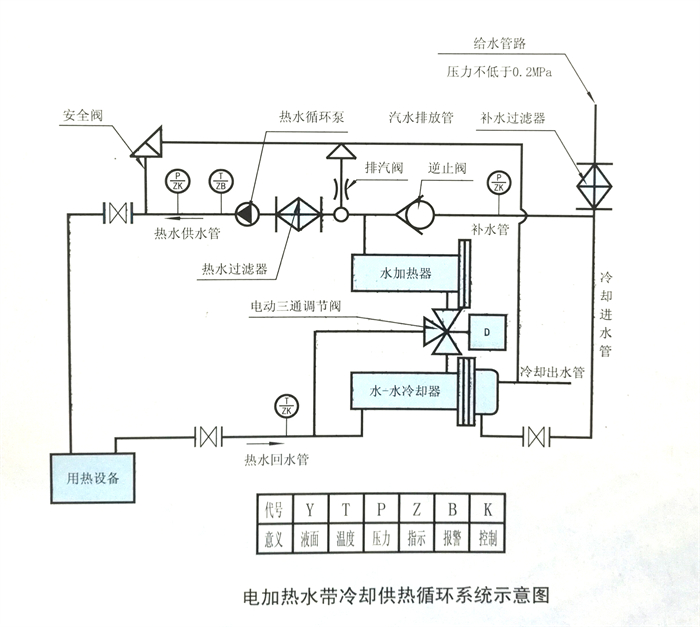

该机采用PID智能仪表，通过过零触发固态继电器，实现全功率范围内的无 级调功，可达控温精确，节约能源之目的；加热系统中还设有自动排气阀、安全阀和压力控制器，以便自动排出系统中的气体，稳定系统的压力，并实现自动补水（补水压力低于设定压力，自动停止加热，防止干烧）和超压自动泄荷、报警的双重保护功能；该机还可通过DCS系统和远方加热系统中的PLC连接，对远方PLC内的参数进行监控。
