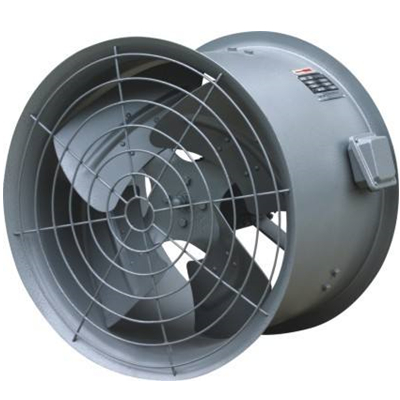

1 产品概述：DZ型轴流风机
1.1．DZ型轴流风机主要特点为宽叶片大弦长、空间扭曲、倾斜式叶形，可在低速时达到所需风量、风压，降低风机噪声。1.2．按直径分为250～1000mm共9种规格，每一规格风机叶片数都为4片，风量1000～48000 m³/h，风压40～400Pa。
1.2．产品分类
●按外形结构分：壁式、岗位式、管道式。
●按使用环境分：
——普通型：适用于非易燃、易爆及无腐蚀性气体的环境中；
——防腐型：叶轮、机壳为玻璃钢，适用于含有腐蚀性气体的环境中。
——防爆型：电机为隔爆型、叶片为铝合金，适用于易燃、易爆气体的环境中，防爆等级为EXdIIBT4。
1.3．为适应不同场所噪声的要求，风机均可配不同长度的消声器。
2 工作条件
工作温度：-20~+45℃；
湿 度：小于99%；
介质条件：
●常规型：非腐蚀、非易燃、易爆气体（含尘量不超过100mg/m³ ）；
●防爆型：非腐蚀含有易燃、易爆气体（含尘量不超过100mg/m³ ）；
●防腐型：有腐蚀性气体（无任何粉尘）。
工作电源：三相380V/50Hz（小功率风机可做成单相220V，请订货时注明）
3 应用
风机可广泛应用于工矿企业，民用建筑的壁式排风、岗位送风、管道通风、屋顶通风等，应用于化工、轻工、食品、医药、冶金等工矿企业及各类民用建筑的通风空调系统。
4 配置
4.1．标准配置
●叶轮； ●电机； ●机壳（风筒、电机支架）； ●底脚。
4.2．备选件及附件（订货时注明是否购买）
※减振设备； ※控制箱； ※网罩； ※对接法兰； ※百叶风口。
5 加工工艺
5.1．风机叶轮：十字架为钢制冲压下料，液压成形，叶片为铝合金冲压后液压成形，叶片与十字架铆接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。
5.2．外筒法兰为采用整体旋压翻边而成。
|
|
