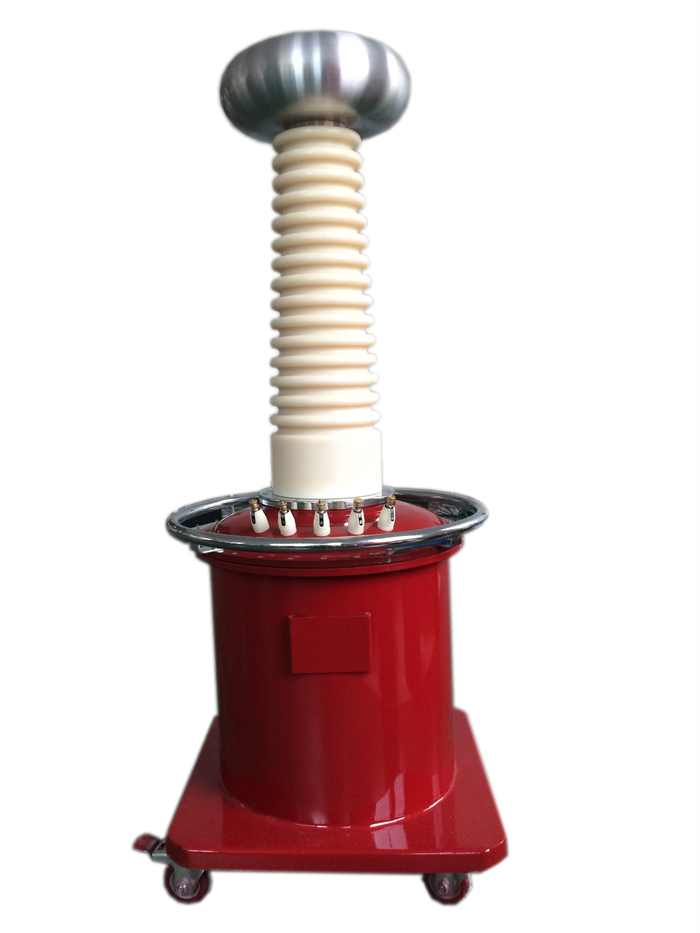

NAYDQ系列充气式试验变压器
产品别名
NAYDQ充气式高电压试验变压器耐压成套装置，充气式试验变压器，高电压试验变压器耐压成套装置，高电压试验变压器成套装置，充气式交直流试验变压器，充气试验变压器
产品特性
1、NAYDQ系列充气式试验变压器体积小，重量轻(比同等级油浸试验变压器轻40%-65%)。
2、洁净，无油污，勿需维护。
3、不受恶劣气候环境影响，现场搬运勿须静止即可做试验。
4、绝缘强度明显高于油浸试验变压器，电晕极小。
采用SF6气体绝缘技术。油浸试变的换代产品，体积小、重量轻、不受气候环境变化影响，局部放电量极小，单台容量电压可达1000kVA/1000kV；现场运用勿静止、无油污、免维护、寿命长、性能指标始终良品等优点。产品为国家级新产品和国家级专利产品。特别适用于110kV及220kV等级的电力运行设备的局部放电测试。是新一代理想的高压试验装置。产品分金属体和绝缘筒外壳、单台与串级电压两种类型。特别适用于高寒、（高原）高海拨地区和环境使用。
|
输出电压 |
50kV |
100kV |
150kV |
200kV |
250kV |
300kV |
|
输入电压 |
200V |
200V |
400V |
400V |
400V |
400V |
|
额定电压局放量 |
≤5pC |
≤5pC |
≤5pC |
≤5pC |
≤5pC |
≤5pC |
|
阻抗电压 |
＜8% |
＜8% |
＜8% |
＜10% |
＜10% |
＜10% |
|
空载电流 |
≤4% |
≤4% |
≤4% |
≤5% |
≤5% |
≤5% |
|
波形畸变 |
＜3% |
＜3% |
＜3% |
＜3% |
＜3% |
＜3% |
|
气体压力（Mpa） |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
|
Output voltage |
50kV |
100kV |
150kV |
200kV |
250kV |
300kV |
|
Input voltage |
200V |
200V |
400V |
400V |
400V |
400V |
|
Rated voltage of Partial discharge |
≤5pC |
≤5pC |
≤5pC |
≤5pC |
≤5pC |
≤5pC |
|
Impedance voltage |
＜8% |
＜8% |
＜8% |
＜10% |
＜10% |
＜10% |
|
No-load current |
≤4% |
≤4% |
≤4% |
≤5% |
≤5% |
≤5% |
|
Waveform distortion |
＜3% |
＜3% |
＜3% |
＜3% |
＜3% |
＜3% |
|
Air pressure（Mpa） |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
