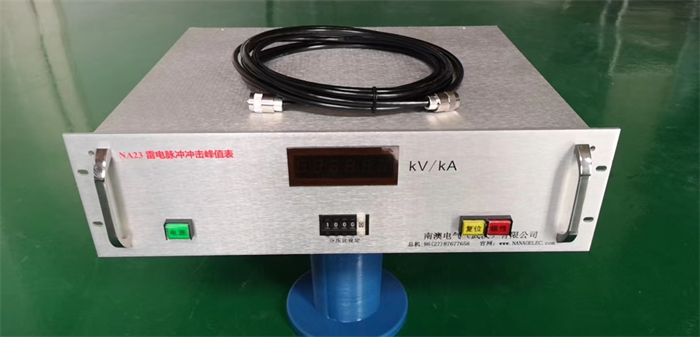

NA23雷电脉冲冲击峰值电压表

产品别名

NA23型冲击峰值电压表，冲击脉冲峰值电压表，冲击峰值电流表，冲击峰值表，脉冲峰值电压表，脉冲峰值电流表

设备简介

NA23型冲击峰值电压表，用于测量和储存冲击电压峰值、冲击电流峰值以及其它单次脉冲峰值。内部的一个计算单元可使分压器高压侧的峰值以kV为单位直接显示出来。显示范围从 0.1kV至 16000kV。

该装置是为了高压试验室的使用而专门设计的。采用特殊的布线、屏蔽、滤波以及过电压保护线路使电磁干扰高度衰减。

测量范围

通过测量电缆，该设备连接至冲击电压分压器(电阻型或电容型设备)的低压臂或大电流分流器上。对于测量分压器(分流器), 冲击峰值电压表将引入一个2MΩ∥39pf的负载。如果需要，例如在电阻型冲击分压器的情况，可将75Ω(或50Ω)的匹配电阻加在该表的两个输入端之一。该装置允许输入的最大脉冲电压峰值为1600V。测量值以5位数字直接显示，单位为kV。

该装置不同于目前常用的冲击峰值表的特点是：测量电压量程无需手动切换,而由装置自动切换。正负极性在显示屏上自动显示。

主要参数

脉冲电压显示范围：0.1kV~16000kV。

最大脉冲电压峰值为1600V。

电压测量精度:误差≤1%±0.1V。

分压比设定:  0.1～9999.9。

采样率选择：40M/20M/10M/5M/2.5M/1.25M/0.6125M/0.30625M，对应时间单位：1.5us/DIV，3us/DIV，6us/DIV，12us/DIV，24us/DIV，48us/DIV，96us/DIV，192us/DIV，384us/DIV，768us/DIV。建议4/10波形选择3us/DIV，8/20波形选择6us/DIV，2ms波形选择384us/DIV。

或768us/DIV。

选择400V量程时，电压刻度50V/DIV或25V/DIV或10V/DIV，仪表自动设置；选择20V量程时，电压刻度为2.5V/DIV或1.25V/DIV或0.5V/DIV。
