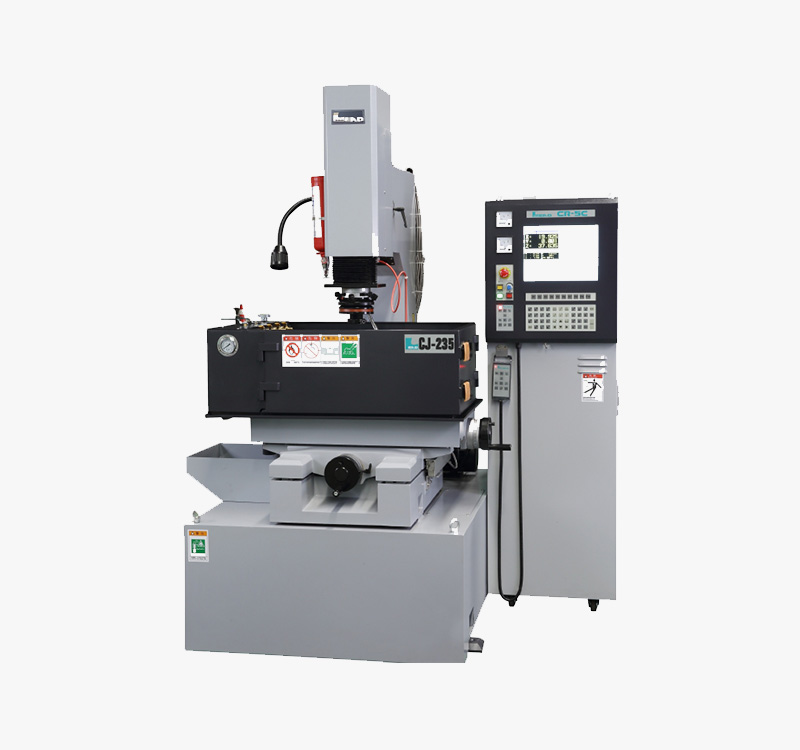

单轴火花机CJ235/CR5F |
单轴火花机CJ345/CR5F
|
CR5F机型主轴电机已升级松下AC交流伺服电机
群基CR5F电火花机械规格(ZNC) |
|||
|
CJ235 |
CJ345 |
CJ560 |
X*Y*Z行程 |
350*250*200 |
450*350*200 |
600*500*220 |
机头行程 |
170mm |
220mm |
220mm |
工作台尺寸 |
600*320 |
700*400 |
900*500 |
最大电极重量 |
50kg |
75kg |
75kg |
最大工件重量 |
500kg |
1000kg |
1500kg |
机床尺寸 |
1200*1400*2100 |
1300*1350*2160 |
2650*1900*2300 |
机床重量 |
1000kg |
1300kg |
1950kg |
群基电火花电器规格(CR5F) |
|||
电源规格 |
30A |
||
电源容量 |
6KVA |
||
加工电压 |
100V |
||
高压选择 |
210V |
||
最小休止时间 |
1us |
||
最小放电时间 |
1us |
||
加工速度 |
220mm3\min |
||
表面光洁度 |
0.4umRa |
||
电极消耗比 |
0.003 |
||
电控柜重量 |
210kg |
精密放电机CR5F特性(ZNC) |
|
01: |
台湾群基电火花机 高精度之主轴设计 本机主轴选用高精密线轨及滚珠螺杆,确保实现高精度性能; |
02: |
精密放电机(群基) 方便、实用、齐全的功能 Pentium级PC-based工业用电脑控制器;15寸 TFT LCD显示器; 对话式人机界面,方便实用; |
03: |
精密放电机 高刚性铸件体结构 CAD设计与高精密结构,FC-250铸件,材质精密、韧性强、经回火处理及自然风化,经久耐用且不易变形;工作台面经高周波处理及精密研磨,硬度高不易磨损; |
04: |
精密放电机(群基 CR5F ) 专家数据库 预设10种常用的加工参数记忆模组;搭载积碳防止系统; 可自动存储参数位置与机械归零,不受断电影响。 拥有从粗加工到精细处理的十段式深度加工参数; |
05: |
群基放电机(精密放电机) 传动导轨 X、Y轴采用V型配合平面侧轨的设计;基座、滑台、支柱、心轴均采用良好结构,利于保持设备的较高精密度; |
群基CR5F精密放电机标准配置 |
|
01: |
酒精球式灭火器、LED工作灯、台湾华乐士油泵、滤芯及滤棉 |
